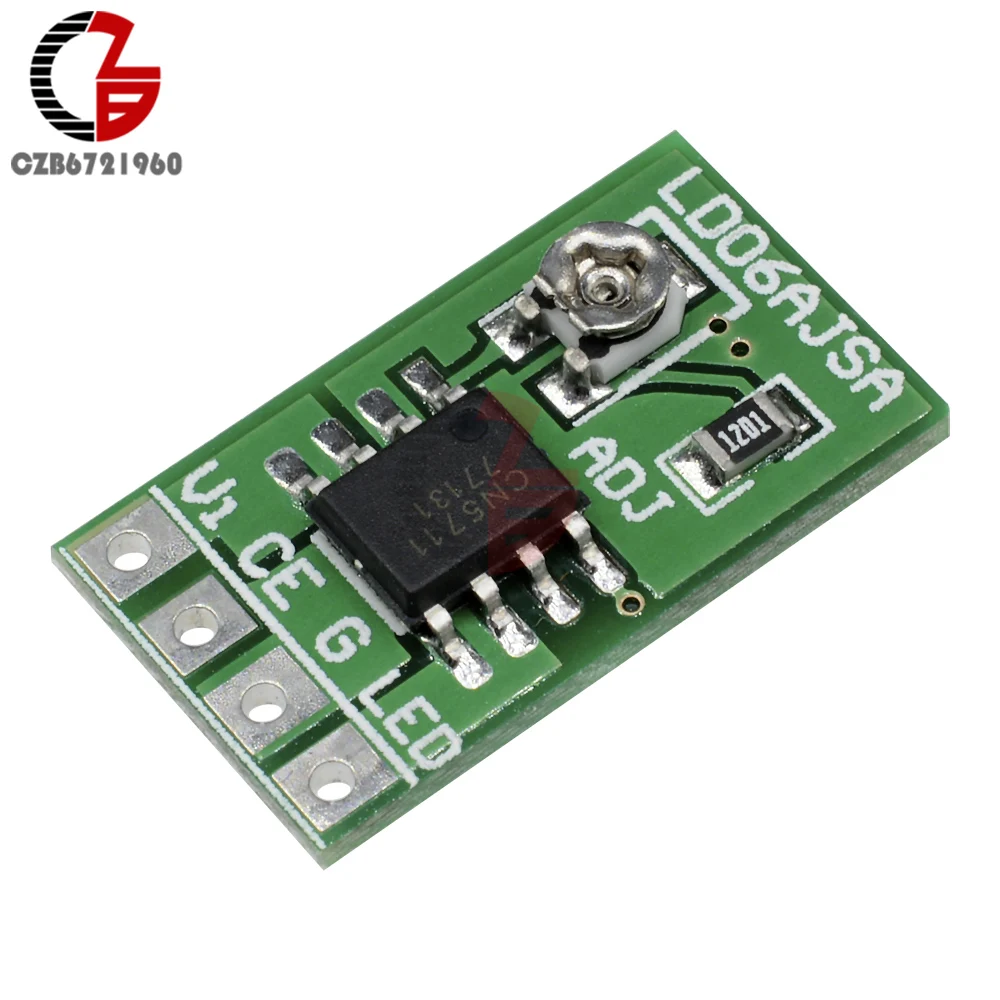

DC 2.V- 6V Led-treiber Modul 30-1500mA Konstante Strom 3,3 V 3,7 V 5V PWM Control Board TTL COMS für ARM AVR LED Streifen Licht

1,29

Missbrauch melden
Artikelnummer: 4000321995420 Kategorien: , ,

Beschreibung

DC 2.V- 6V Led-treiber Modul 30-1500mA Konstante Strom 3,3 V 3,7 V 5V PWM Control Board TTL COMS für ARM AVR LED Streifen Licht

Beschreibung:
Arbeits spannung: DC 2,8-6V (Perfekte für 3V 3,3 V 3,7 V 4,5 V 5V 6V led-treiber)
Ausgang Strom: 30-1500MA
Maximale ausgangs leistung: 9W
Können stick 1-16 stücke 2,8-6V LEDs (maximale strom nicht überschreiten 1,5 A)
Strom regelung: 1 durch einstellbare widerstand; 2 durch PWM signal control
Chip Temperatur Regelung
Über LED Strom Schutz
Betriebs Temperatur Bereich
Größe: 18x 10,3×2,8mm
Anwendung 1:Verdrahtung in übereinstimmung mit der folgenden abbildung, verwenden eine geeignet schraubendreher sanft und langsam drehen die einstellbaren widerstand.

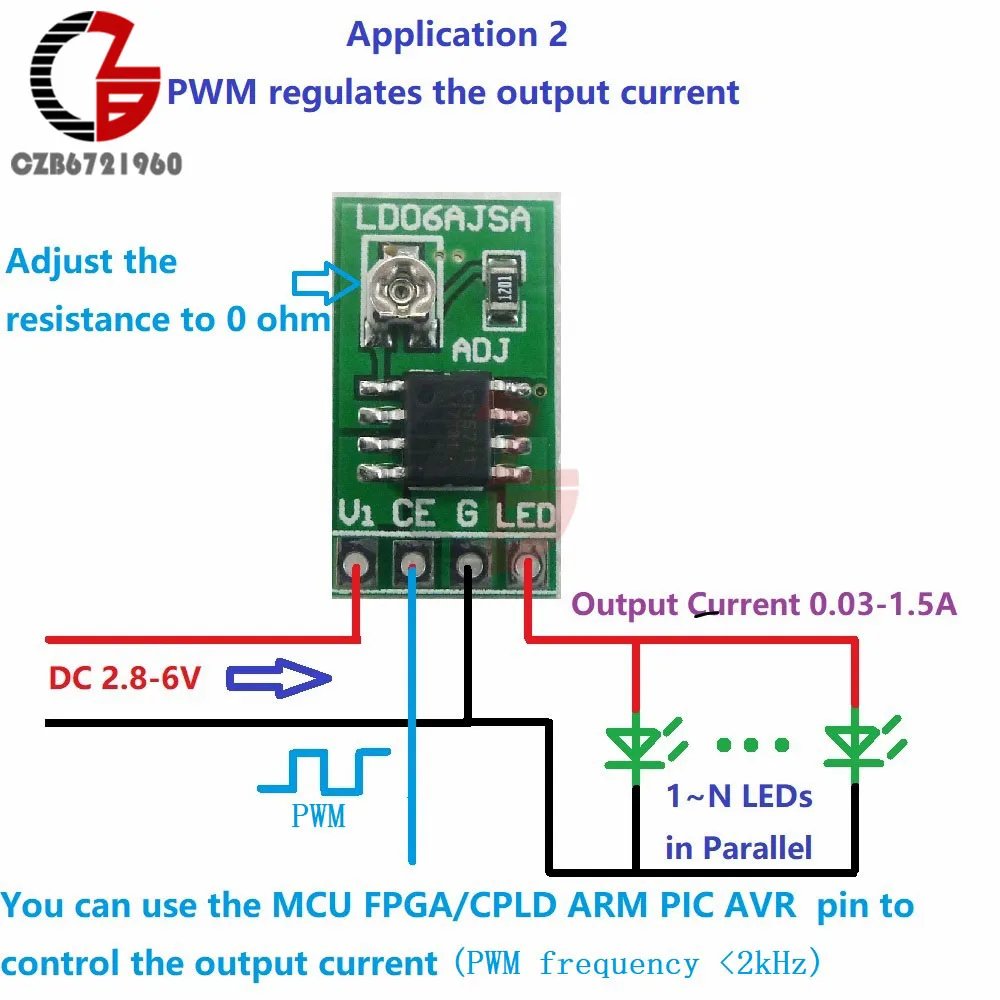

Anwendung 2:Stellen sie die einstellbaren widerstand zu 0 ohm (oder maximieren die aktuelle entsprechend Anwendung 1) und dann verwenden die MCU ausgang PWM signal steuerung der LED zu ausgang strom
Die frequenz der PWM signal sollte weniger als 2KHz
LD06AJSA/B ist ein strom regelung integrierte schaltung betrieb von einer eingangs spannung von 2,8 V bis 6V, die konstante
Ausgang strom kann eingestellt werden bis zu 1,5 EINE mit einem externen widerstand. Die LD06AJSA/B besteht aus hohe präzision referenz
Spannung, verstärker, strom spiegel, etc. die auf-chip power transistor und current sense block erheblich reduzieren die
Externe komponente zählen, die macht die LD06AJSA/B ideal für led-treiber.
Wenn die CE pin ist hohe, die eingangs spannung ist größer als 2,8 V, und ist größer als die LED vorwärts spannung plus
Die erforderliche spannung drop, LD06AJSA/B funktionen in der regel, um liefern konstante strom von die LED pin.
Die LD06AJSA/B nimmt die temperatur regulierung statt temperatur schutz funktion, die temperatur
Regulierung kann machen die LED nicht gedreht auf kontinuierlich in fall von hohe umgebungs temperatur oder hohe spannung
Drop. Wenn die LD06AJSA/B junction temperatur erreicht über 135 ° C, die interne temperatur regulierung block
Reduziert die LED strom, so dass die junction temperatur nicht steigen jede mehr. Diese funktion ermöglicht die benutzer zu
Maximieren die verwendung der power handhabung fähigkeit der chip, keine sorge über die chip überhitzung und
Schäden an den chip oder externe komponenten.
Die LD06AJSA/B hat auch die chip ermöglichen funktion, die können abschaltung die gesamte chip zu begrenzen die strom
Verbrauch innerhalb 1uA.
Die LD06AJSA/B nimmt auch die über aktuelle schutz block. Wenn LED strom ansätze 1,9 EINE (Typische), die
Über strom schutz block beginnt zu funktion zu verhindern die LED strom von zunehmende weitere.

Zusätzliche Informationen

Stecker Typ

Keine

Ausgangs-Spannung

LED Driver Module

Bescheinigung

ROHS

Material

LED Driver Module

Eigenschaften

LED Driver Module

Ausgangssignal

LED Driver Module

Einzelteil-Art

Beleuchtung Transformer

Garantie

LED Driver Module

Gewicht

0.01kg

Modellnummer

LED Driver Module

Eingangssignal

LED Driver Module

Eingangs-Spannung

LED Driver Module
